概述

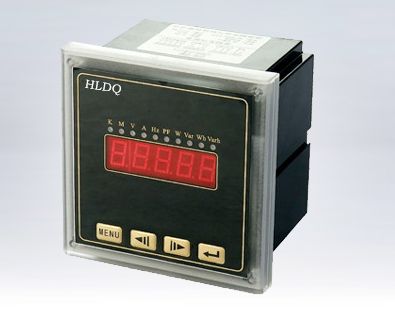

多功能电力仪表，是采用先进的微处理器和数字信号处理技术，通过直接交流采样，可测量电流、电压、有功功率、无功功率、功率因素、频率、有功电能、无功电能等电参数，同时还可选带开关量输人输出、模拟量变送输出、电能脉冲输出、RS485网络通讯功能。作为一种先进的智能化、数字化的电网前端采集元件，该仪表广泛应用于各种控制系统，工业自动化、智能建筑，智能配电盘，开关框中，具有安装方便，接线简单，维护方便，工程量小，现场可编程输入参数等特点。能够完成业界不同PLC，工业控制计算机通信软件的组网。
技术指标

输 入 测 量 显 示	电 压	额定值	AC100V、400V(订货时请说明)
		过负荷	持续：1.2倍 瞬时：2倍/10s
		功耗	＜1VA(每相)
		阻抗	＞500KΩ
		精度	RMS测量，精度等级0.5级
	电 流	额定值	AC 1A、5A(订货时请说明)
		过负荷	持续：1.2倍瞬时：10倍/10S
		功耗	＜0.4VA(每相)
		阻抗	＜2MΩ
		精度	RMS测量，精度等级0.5级
	频率		45-55Hz、精度0.01 Hz
	功率		电压及电流总谐波含量（2-31次谐波含量）
	电能		正负有功，无功电能计量
	显示		可编程、切换、循环(LED/LCD)显示
	电能显示范围		0.01-99999999KWh(或KVar)
电源	工作范围		AC/DC 80-270V特殊要求可订做
	功耗		＜5VA
输入	开关量输入		4路开关输入，远程干接点方式(可选)
输出	数字接口		RS-485、MODBUS-RTU协议(可选)
	开关量输出		4路开关输出，继电器无源触点方式(可选)
	模拟量输出		4路模拟量变送输出，4-20mA/0-20mA/4-12-20mA/0-5V/1-5V (可选)
环境	工作环境		-10～55℃，相对湿度＜85%。无腐蚀性气体场所，海拔高度＜2000m
	储存环境		-55～85℃，相对湿度＜85%
安全	耐压		输入/电源＞2KV，输入/输出＞2KV，电源/输出＞1KV
	绝缘		输入、输出、电源对机壳＞100MΩ

单相多功能电力仪表型号、功能一览表

型号	测量		显示	外形及安装尺寸							外围功能(可选项，订货时说明)
				A	B	C		D	E		数字通讯	开关模块		变送输出
HL-42K1E	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LED	120	120	83		112	112		RS-485 MODBUS -RTU	4路开入 4路开出 4DI/4DO		4路变送 4-20mA 0-20mA 4-12-20mA 0-5V 1-5V (可选)
HL-42K1EY	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LCD	120	120	83		112	112
HL-96K1E	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LED	98	98	83		90	90		RS-485 MODBUS -RTU	4路开入 4路开出 4DI/4DO		4路变送 4-20mA 0-20mA 4-12-20mA 0-5V 1-5V (可选)
HL-96K1EY	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LCD	98	98	83		90	90
HL-80K1E	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LED	84	84	83		76	76		RS-485 MODBUS -RTU	2路开关 量输出		4路变送 4-20mA 0-20mA 4-12-20mA 0-5V 1-5V (可选)
HL-80K1EY	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LCD	84	84	83		76	76
HL-72K1E	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LED	75	75	90		67	67		RS-485 MODBUS -RTU	2路开关 量输出		4路变送 4-20mA 0-20mA 4-12-20mA 0-5V 1-5V (可选)
HL-72K1EY	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LCD	75	75	90		67	67
HL-45K1E	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LED	50	50	83		45	45		RS-485 或2路变送输出	2路开出 2DO		RS-485 或2路变送输出
HL-45K1EY	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LCD	50	50	83		45	45
HL-48K1E	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LED	51	99	83		91	45			2路开出 2DO		RS-485 或2路变送输出
HL-48K1EY	U、I、KW、KVar、KWh、 KVarh、Hz、cosφ		LCD	51	99	91		45	45

接线示例图

注：1“★”为电流进线端，具体接线方式及参数请参照产品随机接线图。
订货示列
订货时，请详细写明所需型号、输入信号变比以及扩展功能模块等相关内容。
例1：型号：HL-42K1E
电源：AC220V
输入：10KV/100V 200A/5A
通讯：RS485/MODBUA-RTU
功能扩展：4DI/4DO
数量：88台
