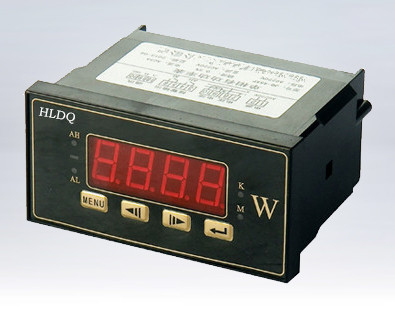

概述
●满量程显示值、上下限报警值、通讯地址可通过面板上按钮任意设置，使用非常灵活方便。
●可选配模拟量变送输出，4-20mA，0-20mA．4-12-20mA，0-5V，1-5V可选。
●可选2路报警输出，对被测量参数实现上下限监控。
●可选带RS485数字接口，采用标准MODBUS RTU协议。
●采用直接交流RMS有效值测量，数字校零、数字校调、精度高，性价比极高。
技术指标
输
入
测
量
显
示
|
电
压
|
额定值
|
AC100V、400V(特殊可定制)
|
|
过负荷
|
持续：1.2倍 瞬时：2倍/10s
|
|
功耗
|
＜1VA(每相)
|
|
精度
|
RMS测量，精度等级0.5级
|
电
流
|
额定值
|
AC 1A、5A(订货时请说明)
|
|
过负荷
|
持续：1.2倍瞬时：10倍/10S
|
|
功耗
|
＜1VA(每相)
|
|
精度
|
RMS测量，精度等级0.5级
|
|
功率
|
有功精度0.5级、无功精度1.0级
|
|
电源
|
工作范围
|
AC 220V±20% 特殊要求可定做
|
|
功耗
|
＜5VA
|
|
输出
|
数字接口
|
RS-485、MODBUS-RTU协议(可选)
|
|
开关量输出
|
开关输出，继电器无源触点方式(可选)
|
|
模拟量输出
|
模拟量变送输出，4-20mA/0-20mA/4-12-20mA/0-5V/1-5V (可选)
|
|
环境
|
工作环境
|
-10～55℃，相对湿度＜85%。无腐蚀性气体场所，海拔高度＜2000m
|
|
储存环境
|
-55～85℃，相对湿度＜85%
|
|
安全
|
耐压
|
电源/输出＞1KV
|
|
绝缘
|
输入、输出、电源对机壳＞100MΩ
|
单相有功功率表系列型号、尺寸一览表
|
型号
|
测量
|
显示
|
外形及安装尺寸
|
外围功能(可选项，订货时说明)
|
|
A
|
B
|
C
|
D
|
E
|
数字通讯
|
开关模块
|
变送输出
|
|
HL-42XP
|
单相有功功率
|
LED
|
120
|
120
|
73
|
112
|
112
|
RS-485
|
2DO
|
|
|
HL-96XP
|
单相有功功率
|
LED
|
96
|
96
|
65
|
92
|
92
|
RS-485
|
2DO
|
|
|
HL-80XP
|
单相有功功率
|
LED
|
80
|
80
|
67
|
76
|
76
|
RS-485
|
2DO
|
|
|
HL-72XP
|
单相有功功率
|
LED
|
72
|
72
|
67
|
68
|
68
|
RS-485
|
2DO
|
|
|
HL-45XP
|
单相有功功率
|
LED
|
48
|
48
|
79
|
45
|
45
|
|
|
|
|
HL-48XP
|
单相有功功率
|
LED
|
49
|
97
|
66
|
91
|
45
|
RS-485
|
2DO
|
|
单相无功功率表系列型号、尺寸一览表
|
型号
|
测量
|
显示
|
外形及安装尺寸
|
外围功能(可选项，订货时说明)
|
|
A
|
B
|
C
|
D
|
E
|
数字通讯
|
开关模块
|
变送输出
|
|
HL-42XQ
|
单相无功功率
|
LED
|
120
|
120
|
73
|
112
|
112
|
RS-485
|
2DO
|
|
|
HL-96XQ
|
单相无功功率
|
LED
|
96
|
96
|
65
|
92
|
92
|
RS-485
|
2DO
|
|
|
HL-80XQ
|
单相无功功率
|
LED
|
80
|
80
|
67
|
76
|
76
|
RS-485
|
2DO
|
|
|
HL-72XQ
|
单相无功功率
|
LED
|
72
|
72
|
67
|
68
|
68
|
RS-485
|
2DO
|
|
|
HL-45XQ
|
单相无功功率
|
LED
|
48
|
48
|
79
|
45
|
45
|
|
|
|
|
HL-48XQ
|
单相无功功率
|
LED
|
49
|
97
|
66
|
91
|
45
|
RS-485
|
2DO
|
|
|
HL-46XQ
|
单相无功功率
|
LED
|
60
|
120
|
72
|
116
|
56
|
RS-485
|
2DO
|
|
订货示列
订货时，请详细写明所需型号、输入信号变比以及扩展功能模块等相关内容。
例1：型号：HL-48XP 电源：AC220V 输入：AC220V AC5A
通讯：RS485/MODBUA-RTU 报警：2路 数量：88台
