详细介绍

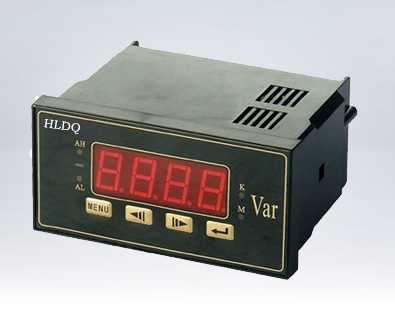

无功功率表
功能和特点：
1、显示倍率、通讯地址，波特率等通过面板上按钮可设置，使用非常灵活方便。
2、可选模拟量输出，输出为4～20mA，0～12～20mA等可选。
3、可选两路报警输出，对被测量参数实现上下限监控。
4、可选RS-485数字接口，采用标准MODBUS-RTU协议。
5、可选2路开关量输入，可监视系统内开关量状态。
6、数字校零、数字校调，精度高，性价比极高。
一、无功功率表 技术指标
精度等级
|
显示精度：0.5级
|
显示
|
整四位LED数码显示
|
输入
|
标称输入
|
电流AC1A、AC5A、DC1A、DC5A、DC20mA等；
电压AC100V、AC220V、AC380V、DC100V、DC220V、DC380V、DC75mV等
（可通过CP或PT扩展量程，订货时说明）
|
过负荷
|
持续：1.2倍，瞬时：电流10倍（5秒），电压2倍（10秒）
|
频率
|
50/60Hz±10%
|
电源
|
辅助电源
|
辅助电源标配AC220V，可选AC/DC 80～265V
|
功耗
|
＜4VA
|
隔离耐压
|
电源与输入、变送输出、通讯接口为AC2kV，输入、变送输出、通讯接口为AC1kV
|
绝缘电阻
|
≥100MΩ
|
平均无故障工作时间
|
＞50000h
|
工作条件
|
环境温度：-10～55℃，相对湿度≤93%，无腐蚀气体场，海拔高度≤2500m
|
输出（可选项）
|
模拟量（M）
|
DC4～20mA/0～20mA
|
数字通讯（C）
|
RS-485接口，MODBUS-RTU协议，波形率默认9600（可选4800、9600）bps
|
开关量输入（K）
|
2路开关量输入，干节点方式
|
报警输出（J）
|
2路开关量报警输出，继电器触点
|
|
