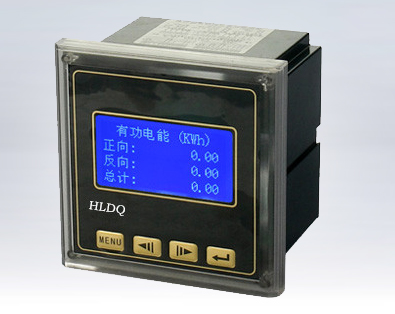

中文液晶三相多功能表
中文液晶三相多功能表
  • 中文液晶三相多功能表
  • 多功能电力仪表,是采用先进的微处理器和数字信号处理技术,通过直接交流采样,可测量电流、电压、有功功率、无功功率、功率因素、频率、有功电能、无功电能等电参数,同时还可选带开关量输入输出、模拟量变送输出、电能脉冲输出、RS485网络通讯功能。作为一种先进的智能化、数字化的电网前端采集元件,该仪表广泛应用于各种控制系统,工业自动化,智能建筑.智能配电盘,开关框中,具有安装方便,接线简单,维护方便,工程量小,现场可编程输入参数等特点。能够完成业界不同PLC,工业控制计算机通信软件的组网。



    详细介绍


    概 述
    多功能电力仪表,是采用先进的微处理器和数字信号处理技术,通过直接交流采样,可测量电流、电压、有功功率、无功功率、功率因素、频率、有功电能、无功电能等电参数,同时还可选带开关量输入输出、模拟量变送输出、电能脉冲输出、RS485网络通讯功能。作为一种先进的智能化、数字化的电网前端采集元件,该仪表广泛应用于各种控制系统,工业自动化,智能建筑.智能配电盘,开关框中,具有安装方便,接线简单,维护方便,工程量小,现场可编程输入参数等特点。能够完成业界不同PLC,工业控制计算机通信软件的组网。
    技术指标






    额定值 AC100V、400V(订货时请说明)
    过负荷 持续:1.2倍 瞬时:2倍/10s
    功耗 <1VA(每相)
    阻抗 >500KΩ
    精度 RMS测量,精度等级0.5级

    额定值 AC 1A、5A(订货时请说明)
    过负荷 持续:1.2倍瞬时:10倍/10S
    功耗 <0.4VA(每相)
    阻抗 <2MΩ
    精度 RMS测量,精度等级0.5级
    频率 45-55Hz、精度0.01 Hz
    功率 有功精度0.5级、无功精度1.0级
    电能 有功精度1.0级,无功精度2.0级
    显示 可编程、切换、循环(LED/LCD)显示
    电能显示范围 0.01-99999999KWh(或KVar)
    电源 工作范围 AC/DC 80-270V特殊要求可订做
    功耗 <5VA
    输入 开关量输入 4路开关输入,远程干接点方式(可选)
    输出 数字接口 RS-485、MODBUS-RTU协议(可选)
    脉冲输出 2路电能脉冲输出(可选)
    开关量输出 4路开关输出,继电器无源触点方式(可选)
    模拟量输出 4路模拟量变送输出,4-20mA/0-20mA/4-12-20mA/0-5V/1-5V (可选)
    环境 工作环境 -10~55℃,相对湿度<85%。无腐蚀性气体场所,海拔高度<2000m
    储存环境 -55~85℃,相对湿度<85%
    安全 耐压 输入/电源>2KV,输入/输出>2KV,电源/输出>1KV
    绝缘 输入、输出、电源对机壳>100MΩ


    多功能电力仪表型号、功能一览表
    型号 测量 显示 外形及安装尺寸 外围功能(可选项,订货时说明)
    A B C D E 数字通讯 开关模块 变送输出 电能脉冲
    HL-42K3E U、I、KW、KVar、KWh、
    KVarh、Hz、cosφ

    LED

    120 120 83 112 112 RS-485
    MODBUS
    -RTU
    4路开入
    4路开出
    4DI/4DO
    4路变送
    4-20mA
    0-20mA
    4-12-20mA
    0-5V
    1-5V
    (可选)
    2路电能
    脉冲输出
    HL-42K3EY U、I、KW、KVar、KWh、
    KVarh、Hz、cosφ
    LCD 120 120 83 112 112
    HL-96K3E U、I、KW、KVar、KWh、
    KVarh、Hz、cosφ

    LED

    98 98 83 90 90 RS-485
    MODBUS
    -RTU
    4路开入
    4路开出
    4DI/4DO
    4路变送
    4-20mA
    0-20mA
    4-12-20mA
    0-5V
    1-5V
    (可选)
    2路电能
    脉冲输出
    HL-96K3EY U、I、KW、KVar、KWh、
    KVarh、Hz、cosφ
    LCD 98 98 83 90 90
    HL-80K3E U、I、KW、KVar、KWh、
    KVarh、Hz、cosφ

    LED

    84 84 83 76 76 RS-485
    MODBUS
    -RTU
    2路开关
    量输出或
    2路电能
    脉冲输出
    4路变送
    4-20mA
    0-20mA
    4-12-20mA
    0-5V
    1-5V
    (可选)
    2路开关
    量输出或
    2路电能
    脉冲输出
    HL-80K3EY U、I、KW、KVar、KWh、
    KVarh、Hz、cosφ
    LCD 84 84 83 76 76
    HL-72K3E U、I、KW、KVar、KWh、
    KVarh、Hz、cosφ

    LED

    75 75 90 67 67 RS-485
    MODBUS
    -RTU
    2路开关
    量输出或
    2路电能
    脉冲输出
    4路变送
    4-20mA
    0-20mA
    4-12-20mA
    0-5V
    1-5V
    (可选)
    2路开关
    量输出或
    2路电能
    脉冲输出
    HL-72K3EY U、I、KW、KVar、KWh、
    KVarh、Hz、cosφ
    LCD 75 75 90 67 67

    接线示例图

    注:1“★”为电流进线端,具体接线方式及参数请参照产品随机接线图。
    订货示列
    订货时,请详细写明所需型号、输入信号变比以及扩展功能模块等相关内容。
    例1:型号:HL-42K3E 电源:AC220V 输入:10KV/100V 200A/5A 电力网络:三相三线
    通讯:RS485/MODBUA-RTU 功能扩展:4DI/4DO 数量:88台
