概 述
HL-800S 系列微机保护测控装置是为了适应电力系统发展及市场的需要而研制的集测量、控制、通讯于一体高性能的保护测控装置。主要适用于电力系统及其他行业用户35KV及以下电压等级系统。
特 点
1、采用先进的32位嵌入式ARM处理器
2、人性化的人机接口、操作简便直观
3、带掉电保持的SOE和自检报告
4、完善的软、硬件自检，二级看门狗软、硬件冗余设计，抗干扰性能强
5、全密封背插式机箱设计，大屏幕全汉字显示，可组屏或直接安装在开关柜上
6、安全可靠的高速现场总线技术，支持双网，多种通信接口，多种通信协议
7、DCS测量接口（4～20mA模拟量输出）
8、装置带有时钟同步接口，以确保装置的时钟与系统同步
主要技术指标
额定数据
直流电源： 220V±20% 或 110V±20%
交流电源： 85V~265V
交流电压： 100/ V，100V
交流电流： 5A或1A
频 率： 50Hz
功率消耗
直流回路： ≤5W
交流电压回路： ＜0.5VA/相（额定220V时）
交流电流回路： ＜0.5VA/相（额定5A时）
＜0.1VA/相（额定1A时）
工作环境
环境温度： -10℃～+55℃ 保证正常工作
相对湿度： 5～95%
大气压力： 86～106KPa
热稳定性
2倍额定电流可连续运行
10倍额定电流可连续运行10秒
40倍额定电流可连续运行1秒
DCS测量接口输出
输出范围： 4～20mA
输出精度： 0.5级
接点容量
跳合闸出口（常开接点）：5A，DC 220V（吸合）
信号出口（常开接点）： 5A，DC 220V（吸合）
开关量输入： 空接点输入，导通电流＜10mA
测量精度
电压、电流： 1级
频 率： 0.02Hz
P、Q、COSΦ： 2级
遥信分辨率： ＜2ms
电度积分精度： 2 级
GPS对时精度： ＜1ms
通讯
RS485： 通讯速率 9.6～115.2 kbps可调，支持双网，通讯介质支持屏蔽双绞线。
抗干扰性能
能承受GB/T14598.14-1998（idt IEC255-22-2）标准规定的严酷等级Ⅳ的静电放电试验。
能承受GB/T14598.9-1995(idt IEC255-22-3)标准规定的严酷等级Ⅲ的辐射电磁场干扰试验。
能承受GB/T14598.13-1998（idt IEC255-22-1）标准规定的严酷等级Ⅲ的1MHz脉冲群干扰试验。
能承受GB/T14598.10-1996（idt IEC255-22-4）标准规定的严酷等级Ⅳ的快速瞬变干扰试验。
机械性能
振动
装置应能承受GB/T11287中规定的严酷等级为1级的振动耐久能力试验。
装置应能承受GB/T11287中规定的严酷等级为1级的振动响应能力试验。
冲击
装置应能承受GB/T14537中规定的严酷等级为1级的冲击耐久能力试验。
装置应能承受GB/T14537中规定的严酷等级为1级的冲击响应能力试验。
碰撞
装置应能承受GB/T14537中规定的严酷等级为1级的碰撞试验。
耐湿热性能
能承受GB7261第21章规定的湿热试验。
主要遵循标准
GB/T14598.13-1998（idt IEC255-22-1） 量度继电器和保护装置的电气干扰试验。
第一篇：1MHz脉冲群干扰试验
GB/T14598.14-1998（idt IEC255-22-2）量度继电器和保护装置的电气干扰试验。
第二篇：静电放电试验
GB/T14598.9-1995（idt IEC255-22-3） 量度继电器和保护装置的电气干扰试验。
第三篇：辐射电磁场干扰试验
GB/T14598.10-1996（idt IEC255-22-4）量度继电器和保护装置的电气干扰试验。
第四篇：快速瞬变干扰试验
其他指标满足DL478-92《静态继电保护及安全自动装置通用技术条件》。
产品描述

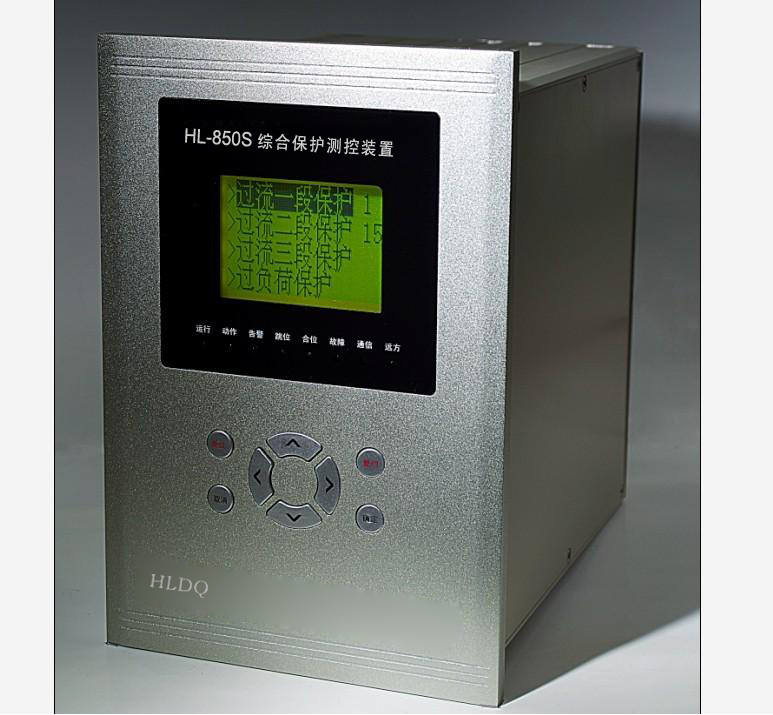

HL-850S电动机综合保护测控装置主要用于电动机的保护和测控。
保护功能
<!--[if !supportLists]-->1. <!--[endif]-->电流速断保护
<!--[if !supportLists]-->2. <!--[endif]-->过流定时限保护
<!--[if !supportLists]-->3. <!--[endif]-->过流保护
<!--[if !supportLists]-->4. <!--[endif]-->负序过流一段保护
<!--[if !supportLists]-->5. <!--[endif]-->负序过流二段保护
<!--[if !supportLists]-->6. <!--[endif]-->接地保护
<!--[if !supportLists]-->7. <!--[endif]-->过热保护
<!--[if !supportLists]-->8. <!--[endif]-->过热禁止再启动保护
<!--[if !supportLists]-->9. <!--[endif]-->堵转保护
<!--[if !supportLists]-->10. <!--[endif]-->长启动保护
<!--[if !supportLists]-->11. <!--[endif]-->正序过流保护
<!--[if !supportLists]-->12. <!--[endif]-->过负荷保护
<!--[if !supportLists]-->13. <!--[endif]-->欠压保护
<!--[if !supportLists]-->14. <!--[endif]-->PT断线告警
<!--[if !supportLists]-->15. <!--[endif]-->4路非电量保护
时钟同步功能
装置带有GPS时钟同步接口，以确保装置的时钟与系统同步
测控功能
<!--[if !supportLists]-->1. <!--[endif]-->10路遥信开入采集、装置遥信变位、事故遥信
<!--[if !supportLists]-->2. <!--[endif]-->遥测：UA、UB、UC、IA、IB、IC、P、Q、COSΦ、F、3U0、3I0、UAB、UBC、UCA
<!--[if !supportLists]-->3. <!--[endif]-->2路脉冲输入
可选配置
<!--[if !supportLists]-->· <!--[endif]-->RS485通信
<!--[if !supportLists]-->· <!--[endif]-->CAN通信
<!--[if !supportLists]-->· <!--[endif]-->多种通讯协议，并可支持双网
<!--[if !supportLists]-->· <!--[endif]-->1路4～20mA直流模拟量输出，替代变送器作为DCS测量接口
|
