概   述
　　   随着电力系统电气自动化技术以及计算机技术的发展，对电力系统中的智能设备提出了更高的要求。继电保护装置作为电力系统中的一个重要的智能设备，他将不再只具有单一的保护功能，而应该是集测量、计量、控制、通讯于一体的保护装置。HL-800A 系列微机保护测控装置就是为了适应电力系统发展及市场的需要而研制的集测量、计量、控制、通讯于一体高性能的保护测控装置，该系列微机保护测控装置采用了先进的32位嵌入式微处器，全隔离的，高速安全的现场总线技术，以及人性化的人机接口，其性能和技术指标都处于国内先进水平。主要适用于电力系统及其他行业用户110KV及以下电压等级系统。

特   点
   　　HL-800A系列微机保护测控装置具有以下特点：
1、采用先进的32位嵌入式ARM处理器
2、人性化的人机接口、操作简便直观
3、带掉电保持的SOE和自检报告
4、完善的软、硬件自检，二级看门狗软、硬件冗余设计，抗干扰性能强
5、全密封嵌入式5U标准机箱设计，大屏幕全汉字显示，可组屏或直接安装在开关柜上
6、安全可靠的高速现场总线技术，支持双网，多种通信接口，多种通信协议
7、DCS测量接口（4～20mA模拟量输出）
8、装置带有时钟同步接口，以确保装置的时钟与系统同步

主要技术指标

额定数据
　　直流电源：   220V±20%  或 110V±20%
　　交流电源：   85V~265V
　　交流电压：   100/ V，100V
　　交流电流：   5A或1A
　　频   　　率：   50Hz

功率消耗
　　直流回路：  　　   ≤5W
　　交流电压回路：  ＜0.5VA/相（额定220V时）
　　交流电流回路：  ＜0.5VA/相（额定5A时）
　　　　　　　　　　　　   　　＜0.1VA/相（额定1A时）

工作环境

　　环境温度：   -10℃～+55℃  保证正常工作

　　相对湿度：   5～95%

　　大气压力：   86～106KPa3.4

热稳定性
　　2倍额定电流可连续运行
　　10倍额定电流可连续运行10秒
　　40倍额定电流可连续运行1秒

DCS测量接口输出
　　输出范围：   4～20mA
　　输出精度：   0.5级

接点容量
　　跳合闸出口（常开接点）： 5A，DC 220V（吸合）
　　信号出口（常开接点）：　　 5A，DC 220V（吸合）
　　开  关  量  输  入： 　　　　　　 空接点输入，导通电流＜10mA

测量精度
　　电压、电流:　　　　  0.5级
　　频　　　　   率:　　　　 0.02Hz
　　P、Q、COSΦ:   　　  1级
　　遥信分辨率：  ＜2ms
　　电度积分精度：　　 2级
　　GPS对时精度：　　 ＜1ms

通讯
　　RS485：  通讯速率 9.6～115.2 kbps可调，支持双网，通讯介质支持屏蔽双绞线。
　　CAN：  通讯速率最高可达1Mbps，支持双网，通讯介质支持屏蔽双绞线。

抗干扰性能
 　　能承受GB/T14598.14-1998（idt IEC255-22-2）标准规定的严酷等级Ⅳ的静电放电试验。
 　　能承受GB/T14598.9-1995(idt IEC255-22-3)标准规定的严酷等级Ⅲ的辐射电磁场干扰试验。
 　　能承受GB/T14598.13-1998（idt IEC255-22-1）标准规定的严酷等级Ⅲ的1MHz脉冲群干扰试验。
 　　能承受GB/T14598.10-1996（idt IEC255-22-4）标准规定的严酷等级Ⅳ的快速瞬变干扰试验。

机械性能
　　振动
　　装置应能承受GB/T11287中规定的严酷等级为1级的振动耐久能力试验。
　　装置应能承受GB/T11287中规定的严酷等级为1级的振动响应能力试验。
　　冲击
　　装置应能承受GB/T14537中规定的严酷等级为1级的冲击耐久能力试验。
　　装置应能承受GB/T14537中规定的严酷等级为1级的冲击响应能力试验。
　　碰撞
　　装置应能承受GB/T14537中规定的严酷等级为1级的碰撞试验。

耐湿热性能
　　能承受GB7261第21章规定的湿热试验

主要遵循标准
　　GB/T14598.13-1998（idt IEC255-22-1）  量度继电器和保护装置的电气干扰试验第一篇：1MHz脉冲群干扰试验
　　GB/T14598.14-1998（idt IEC255-22-2）量度继电器和保护装置的电气干扰试验
　　第二篇：静电放电试验
　　GB/T14598.9-1995（idt IEC255-22-3） 量度继电器和保护装置的电气干扰试验
　　第三篇：辐射电磁场干扰试验
　　GB/T14598.10-1996（idt IEC255-22-4）量度继电器和保护装置的电气干扰试验
　　第四篇：快速瞬变干扰试验
　　其他指标满足DL478-92《静态继电保护及安全自动装置通用技术条件》

基本配置

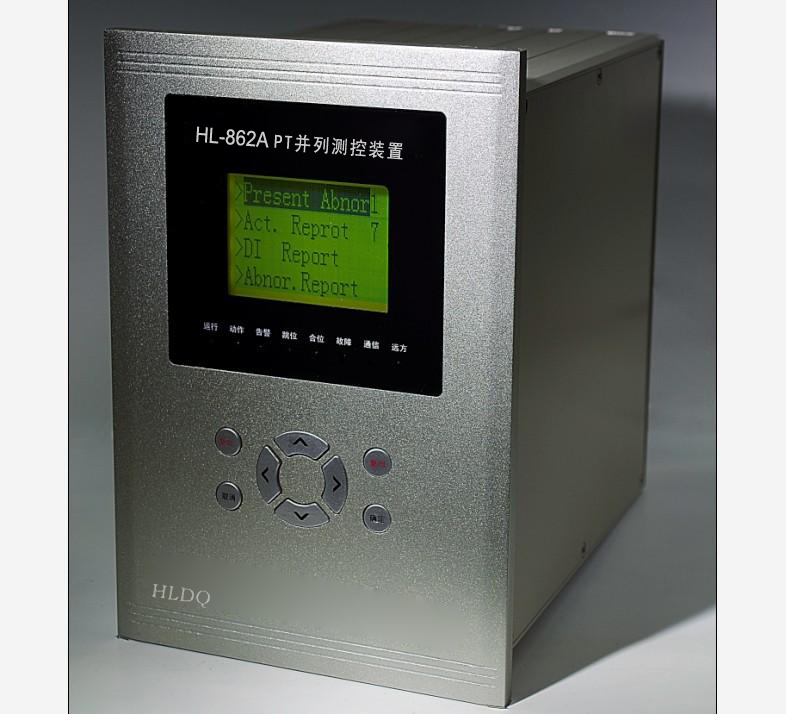

   　　HL-862A PT并列测控装置（以下简称装置）适用于110KV以下电压等级的非直接接地系统或经消弧线圈接地（含小电阻接地）系统中的方向线路保护和测控。

保护功能
　　1、PT自动并列、远方并列、手动并列功能
　　2、2段母线失压保护功能
　　3、2段母线接地保护功能
　　4、2段母线断线保护功能
　　5、2段控制回路断线保护
　　6、2路非电量保护

测控功能
　　1、14路遥信开入采集、装置遥信变位、事故遥信
　　2、正常断路器遥控分合闸
　　3、遥测：UA、UB、UC、IA、IB、IC、P、Q、COSΦ、F、3U0、3I0、UAB、UBC、UCA、UX
　　4、2路脉冲输入

通信功能
   　　装置的通讯卡支持多种通信接口，用户可根据工程需要选择高速RS485、CAN。通信内容主要有：测量值（模拟量，开关量）；装置状态、带时标的故障信息等；远方复归。

其他功能
   　　装置能自动记录装置的各种运行信息：
　　1、12个保护SOE记录
　　2、24个遥信变位SOE记录
　　3、12个装置自诊断信息记录
　　4、6个遥控记录
　　5、24个运行事件记录
