适用范围

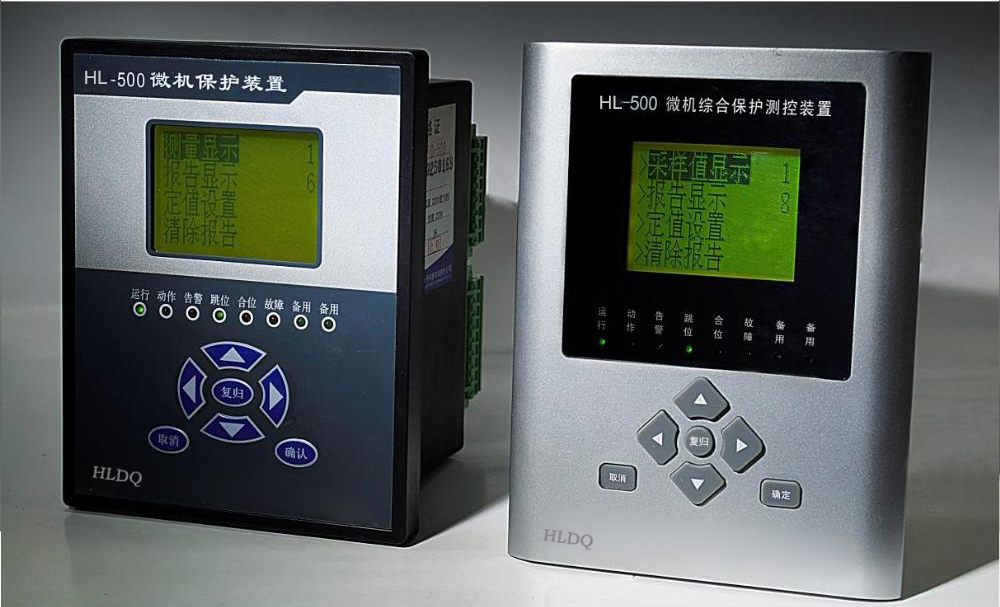

HL-500微机保护装置是以电流保护为基本配置的数字式保护单元，适用于10kv及以下电压等级的厂矿企业、民用建筑配电的小电流接地系统，作为各类电气设备和线路的主保护和后备保护。

功能配置

　　1、电流速断保护

　　2、限时速断保护

　　3、过电流保护

　　4、过负荷保护：可选反时限动作特性

　　5、零序过流保护

　　6、CT断线检测

　　7、控制回路断线

　　8、非电量保护：高温告警、超温跳闸、轻瓦斯告警、重瓦斯跳闸

　　9、8路遥信开入

　　10、遥测量：Ia、Ib、Ic、I0

主要特点

　　1、采用先进的32位嵌入式ARM处理器。

　　2、液晶屏幕显示，人性化的人机接口，操作简便直观，便于安装、配线和调试。

　　3、完善的软、硬件自检，带掉电保持的SOE和自检报告，发现装置异常能自动报警；

　　4、具有自保护功能，能有效防止接线错误和非正常运行引起的装置永久性损坏。二级看门狗软、硬件冗余设计，抗干扰性能强。

　　5、全密封金属机箱，具有很强的抗电性、抗电磁干扰、抗机械振动能力，适用于分布式就地安装在开关柜上。

技术参数

1、额定数据

 　　直流电源：　　　　   220V±20%或110V±20%

 　　交流电源：　　　　   85V~265V

 　　频  率：　　　　　　　　 50Hz

2、功率消耗

 　　直流回路：　　　　  ≤5W

 　　交流电流回路：   ＜0.5VA/相（额定5A时）

3、工作环境

 　　环境温度：　　　　  -10℃～+55℃保证正常工作

 　　相对湿度：　　　　  5～95% 　　

 　　大气压力：　　　　  86～106KPa

4、热稳定性

 　　2倍额定电流可连续运行

 　　10倍额定电流可连续运行10秒

 　　40倍额定电流可连续运行1秒

5、接点容量

 　　跳、合闸出口（常开接点）：5A，DC 220V（吸合）

 　　信号出口（常开接点）：   5A，DC 220V（吸合）

 　　开关量输入：空接点输入，导通电流＜10mA
