· 三相液晶多功能表(96)

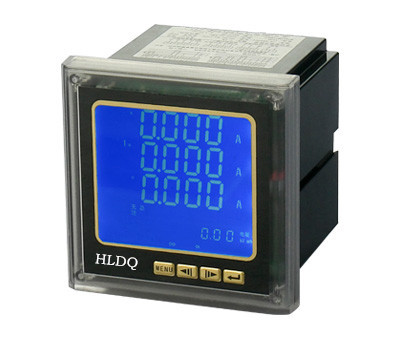

·三相液晶多功能电力仪表，是采用先进的微处理器和数字信号处理技术，通过直接交流采样，可测量电流、电压、有功功率、无功功率、功率因素、频率、有功电能、无功电能等电参数，同时还可选带开关量输入输出、模拟量变送输出、电能脉冲输出、RS485网络通讯功能。作为一种先进的智能化、数字化的电网前端采集元件，该仪表广泛应用于各种控制系统，工业自动化，智能建筑．智能配电盘，开关框中，具有安装方便，接线简单，维护方便，工程量小，现场可编程输入参数等特点。能够完成业界不同PLC，工业控制计算机通信软件的组网。
详细介绍
概 述
多功能电力仪表，是采用先进的微处理器和数字信号处理技术，通过直接交流采样，可测量电流、电压、有功功率、无功功率、功率因素、频率、有功电能、无功电能等电参数，同时还可选带开关量输入输出、模拟量变送输出、电能脉冲输出、RS485网络通讯功能。作为一种先进的智能化、数字化的电网前端采集元件，该仪表广泛应用于各种控制系统，工业自动化，智能建筑．智能配电盘，开关框中，具有安装方便，接线简单，维护方便，工程量小，现场可编程输入参数等特点。能够完成业界不同PLC，工业控制计算机通信软件的组网。
技术指标
输
入
测
量
显
示
|
电
压
|
额定值
|
AC100V、400V(订货时请说明)
|
|
过负荷
|
持续：1.2倍 瞬时：2倍/10s
|
|
功耗
|
＜1VA(每相)
|
|
阻抗
|
＞500KΩ
|
|
精度
|
RMS测量，精度等级0.5级
|
电
流
|
额定值
|
AC 1A、5A(订货时请说明)
|
|
过负荷
|
持续：1.2倍瞬时：10倍/10S
|
|
功耗
|
＜0.4VA(每相)
|
|
阻抗
|
＜2MΩ
|
|
精度
|
RMS测量，精度等级0.5级
|
|
频率
|
45-55Hz、精度0.01 Hz
|
|
功率
|
有功精度0.5级、无功精度1.0级
|
|
电能
|
有功精度1.0级，无功精度2.0级
|
|
显示
|
可编程、切换、循环(LED/LCD)显示
|
|
电能显示范围
|
0.01-99999999KWh(或KVar)
|
|
电源
|
工作范围
|
AC/DC 80-270V特殊要求可订做
|
|
功耗
|
＜5VA
|
|
输入
|
开关量输入
|
4路开关输入，远程干接点方式(可选)
|
|
输出
|
数字接口
|
RS-485、MODBUS-RTU协议(可选)
|
|
脉冲输出
|
2路电能脉冲输出(可选)
|
|
开关量输出
|
4路开关输出，继电器无源触点方式(可选)
|
|
模拟量输出
|
4路模拟量变送输出，4-20mA/0-20mA/4-12-20mA/0-5V/1-5V (可选)
|
|
环境
|
工作环境
|
-10～55℃，相对湿度＜85%。无腐蚀性气体场所，海拔高度＜2000m
|
|
储存环境
|
-55～85℃，相对湿度＜85%
|
|
安全
|
耐压
|
输入/电源＞2KV，输入/输出＞2KV，电源/输出＞1KV
|
|
绝缘
|
输入、输出、电源对机壳＞100MΩ
|
多功能电力仪表型号、功能一览表
|
型号
|
测量
|
显示
|
外形及安装尺寸
|
外围功能(可选项，订货时说明)
|
|
A
|
B
|
C
|
D
|
E
|
数字通讯
|
开关模块
|
变送输出
|
电能脉冲
|
|
HL-42K3E
|
U、I、KW、KVar、KWh、
KVarh、Hz、cosφ
|
LED
|
120
|
120
|
83
|
112
|
112
|
RS-485
MODBUS
-RTU
|
4路开入
4路开出
4DI/4DO
|
4路变送
4-20mA
0-20mA
4-12-20mA
0-5V
1-5V
(可选)
|
2路电能
脉冲输出
|
|
HL-42K3EY
|
U、I、KW、KVar、KWh、
KVarh、Hz、cosφ
|
LCD
|
120
|
120
|
83
|
112
|
112
|
|
HL-96K3E
|
U、I、KW、KVar、KWh、
KVarh、Hz、cosφ
|
LED
|
98
|
98
|
83
|
90
|
90
|
RS-485
MODBUS
-RTU
|
4路开入
4路开出
4DI/4DO
|
4路变送
4-20mA
0-20mA
4-12-20mA
0-5V
1-5V
(可选)
|
2路电能
脉冲输出
|
|
HL-96K3EY
|
U、I、KW、KVar、KWh、
KVarh、Hz、cosφ
|
LCD
|
98
|
98
|
83
|
90
|
90
|
|
HL-80K3E
|
U、I、KW、KVar、KWh、
KVarh、Hz、cosφ
|
LED
|
84
|
84
|
83
|
76
|
76
|
RS-485
MODBUS
-RTU
|
2路开关
量输出或
2路电能
脉冲输出
|
4路变送
4-20mA
0-20mA
4-12-20mA
0-5V
1-5V
(可选)
|
2路开关
量输出或
2路电能
脉冲输出
|
|
HL-80K3EY
|
U、I、KW、KVar、KWh、
KVarh、Hz、cosφ
|
LCD
|
84
|
84
|
83
|
76
|
76
|
|
HL-72K3E
|
U、I、KW、KVar、KWh、
KVarh、Hz、cosφ
|
LED
|
75
|
75
|
90
|
67
|
67
|
RS-485
MODBUS
-RTU
|
2路开关
量输出或
2路电能
脉冲输出
|
4路变送
4-20mA
0-20mA
4-12-20mA
0-5V
1-5V
(可选)
|
2路开关
量输出或
2路电能
脉冲输出
|
|
HL-72K3EY
|
U、I、KW、KVar、KWh、
KVarh、Hz、cosφ
|
LCD
|
75
|
75
|
90
|
67
|
67
|
接线示例图
注：1“★”为电流进线端，具体接线方式及参数请参照产品随机接线图。
订货示列
订货时，请详细写明所需型号、输入信号变比以及扩展功能模块等相关内容。
例1：型号：HL-42K3E 电源：AC220V 输入：10KV/100V 200A/5A 电力网络：三相三线
通讯：RS485/MODBUA-RTU 功能扩展：4DI/4DO 数量：88台
|
